Dioda adalah komponen elektronika aktif dengan dua elektroda (anoda dan katoda) yang berfungsi menyearahkan arus listrik—mengalirkan arus ke satu arah dan menghambat arah sebaliknya. Ditemukan akhir abad ke-19 (Braun 1874) dan dikembangkan awal abad ke-20 (Fleming 1904), dioda modern umumnya berbasis semikonduktor (silikon/germanium).

Apa itu Dioda?

Fungsi Utama: Penyearah arus listrik (mengubah AC ke DC).
Struktur: Memiliki dua elektroda: Anoda (+) dan Katoda (-).
Prinsip Kerja:
- Forward Bias (Panjar Maju): Arus mengalir dari anoda ke katoda.
- Reverse Bias (Panjar Mundur): Arus terhambat.

Bentuk Fisik Dioda SMD

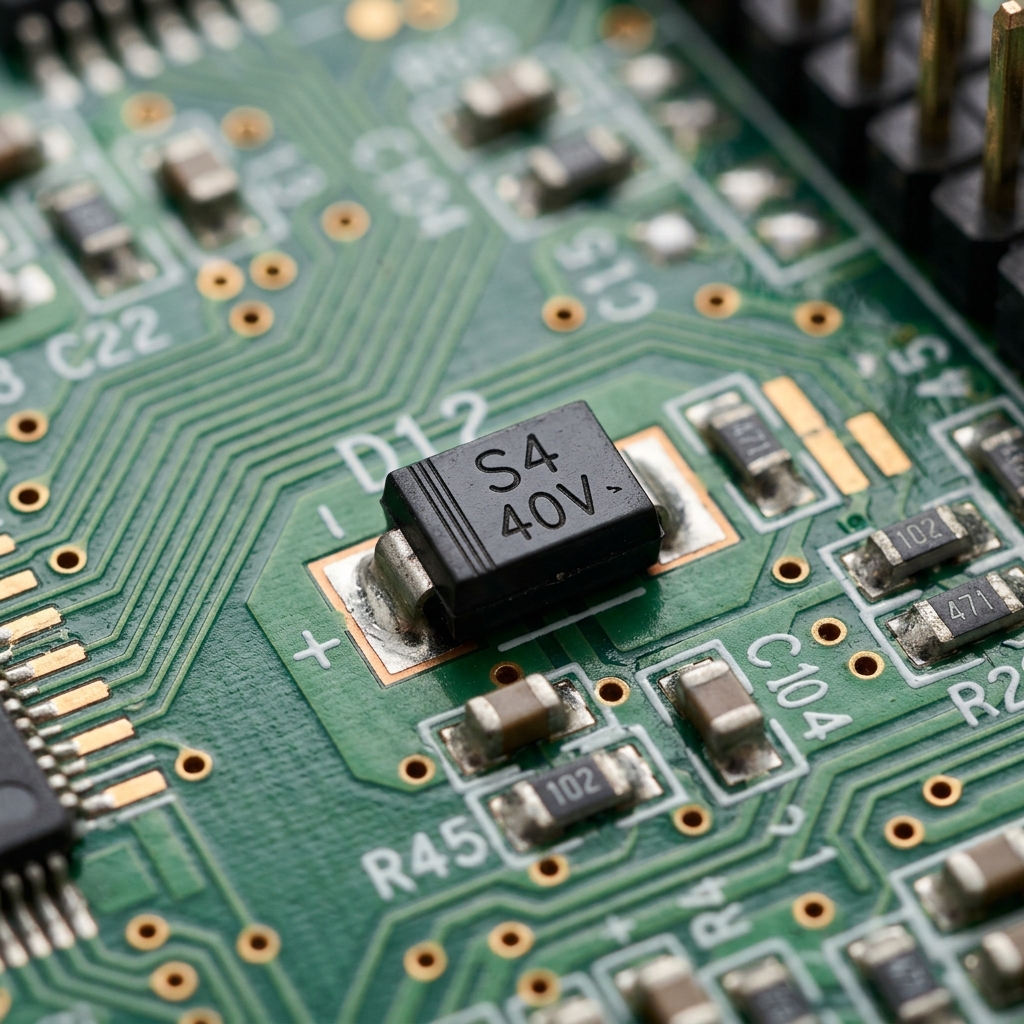

Contoh nyata komponen dioda jenis SMD (Surface Mount Device) pada PCB (Motherboard). (Perhatikan garis/tanda pada salah satu sisi komponen yang menunjukkan letak Katoda).

Struktur Dasar Dioda

Inti prinsip dioda: dioda adalah sambungan semikonduktor tipe-P dan tipe-N. Arus bisa mengalir satu arah saja — dari Anoda (+) ke Katoda (−). Ciri fisik katoda adalah garis/stripe putih di badan dioda.

Simulasi: Forward Bias vs Reverse Bias

Status diodaON (konduksi)

Tegangan forward (Vf)~0.7 V

Arus (I)mengalir

Hambatan internalrendah (~0 Ω)

Anodaterhubung ke (+)

Katodaterhubung ke (−)

LED indikatorMENYALA

Depletion zonemenyempit

Apa itu Forward Voltage (Vf)?

Forward Voltage (Vf) adalah tegangan minimum yang harus diberikan ke dioda agar arus bisa mengalir. Di bawah Vf, dioda tidak konduksi. Di atas Vf, dioda konduksi dan "menjaga" tegangan di kaki-kakinya tetap ≈ Vf.

Pilih Tipe Dioda

FORWARD VOLTAGE MEASUREMENT

0.700 V

DC · diode test mode · probes: RED→Anoda, BLACK→Katoda

🔴 PROBE MERAH (+) → ANODA

⚫ PROBE HITAM (−) → KATODA

Tipe Dioda	Vf Tipikal	Keterangan	Diode Test (baik)
Silicon (1N4007)	0.6 – 0.7 V	Paling umum, rectifier	0.5–0.8 V
Germanium (1N60)	0.2 – 0.3 V	Lawas, sinyal kecil	0.15–0.35 V
LED Merah	1.8 – 2.2 V	Menyala saat forward	1.6–2.4 V
LED Biru / Putih	3.0 – 3.5 V	Tegangan lebih tinggi	2.8–3.6 V
Schottky (1N5819)	0.2 – 0.45 V	Sangat cepat, Vf rendah	0.15–0.5 V

Multimeter mode "Diode Test" (simbol ▷|): multimeter menginjeksikan arus kecil (~1 mA) dan menampilkan tegangan jatuh di dioda. Jika hasilnya dalam range Vf normal → dioda baik. Jika OL/∞ → dioda putus. Jika mendekati 0 → dioda short.

Langkah Pengukuran Forward Voltage

Set multimeter ke mode Diode Test

Putar selector ke simbol ▷| (dioda/buzzer). Bukan ke Voltmeter DC biasa.

Pasang probe dengan benar

Probe MERAH (+) ke ANODA dioda. Probe HITAM (−) ke KATODA (sisi bergaris putih).

Baca nilai di display

Nilai normal silicon: 0.5 – 0.8 V. Jika display menunjukkan OL atau 1. → dioda putus.

Tes balik (Reverse)

Tukar probe: merah ke katoda, hitam ke anoda. Dioda baik → harusnya tampil OL (tidak konduksi). Jika ada nilai kecil → dioda bocor.

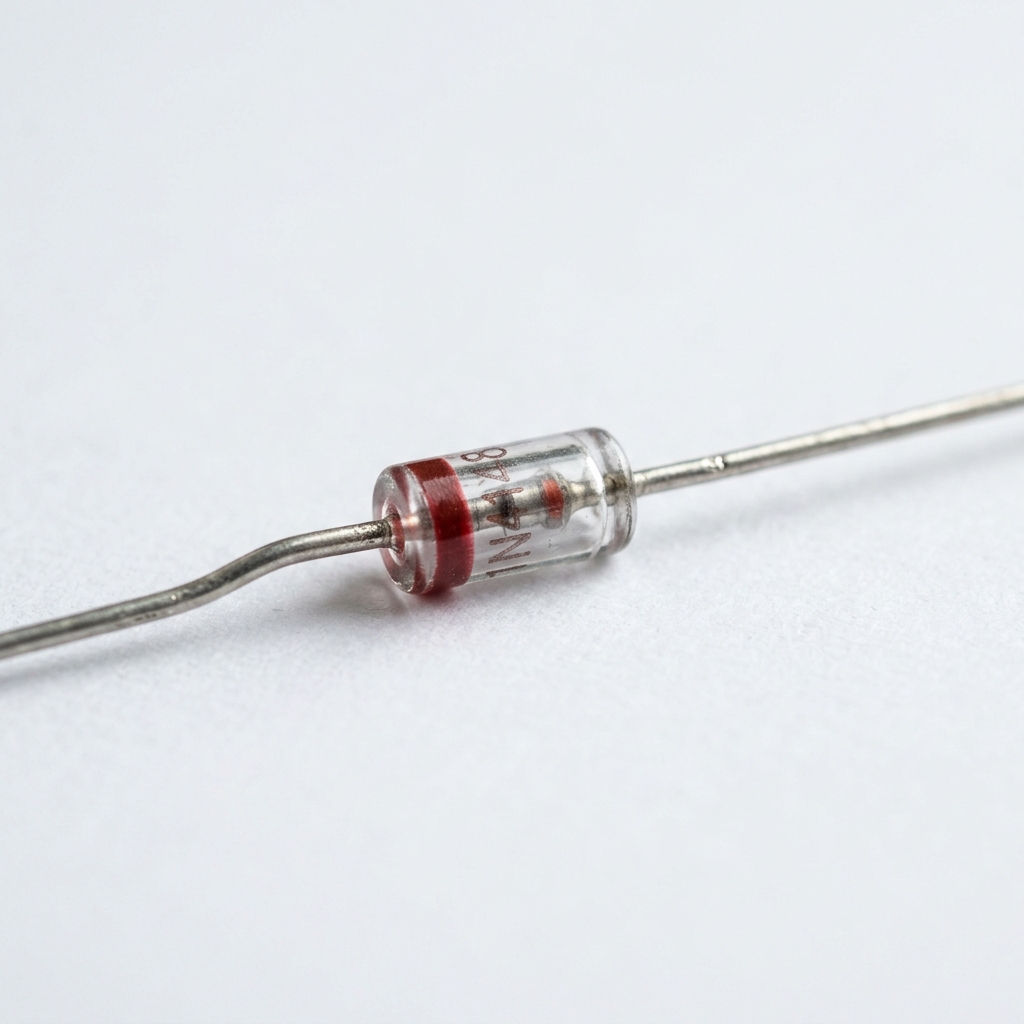

Cara Membaca Polaritas Dioda Secara Visual

Rangkuman penanda polaritas: (1) Dioda silikon: garis/stripe putih/abu = Katoda. (2) LED: kaki panjang = Anoda, sisi datar badan = Katoda. (3) SMD: garis berwarna di salah satu sisi = Katoda. (4) Jika ragu → pakai multimeter mode diode test.

Menentukan Polaritas dengan Multimeter

Dioda tanpa marking yang jelas? Gunakan metode ini untuk menentukan mana anoda dan katoda.

Posisi 1: Probe merah di kiri, hitam di kanan → display menunjukkan nilai (0.7V) → berarti sisi kiri = ANODA (+), sisi kanan = KATODA (−). Garis stripe ada di sisi kanan = konfirmasi.

Diagnosis Kondisi Dioda dari Bacaan Multimeter

Bacaan Forward	Bacaan Reverse	Kondisi Dioda	Tindakan
0.5 – 0.8 V	OL / ∞	✓ BAIK (Normal)	Pakai dengan aman
OL / ∞	OL / ∞	✗ PUTUS (Open)	Ganti dioda
0.000 V	0.000 V	✗ SHORT	Ganti dioda
0.5–0.8 V	nilai kecil	⚠ BOCOR (Leaky)	Periksa/ganti

Kurva Karakteristik I-V Dioda

Geser slider untuk melihat bagaimana arus berubah terhadap tegangan. Perhatikan "knee point" — momen dioda mulai konduksi.

Jenis dioda:

Forward Voltage (Vf)0.7 V

Breakover current~10 mA

Reverse breakdown~−50 V

Daerah konduksiV ≥ 0.7 V

Knee point (titik lutut): tepat di Vf, arus naik eksponensial mengikuti persamaan Shockley: I = Is(e^(V/Vt) − 1). Di bawah Vf, dioda seperti switch terbuka. Di atas Vf, dioda seperti switch tertutup dengan tegangan jatuh konstan ≈ Vf.

Persamaan & Nilai Penting

Tegangan threshold (silicon)

Vf = 0.6 – 0.7 V

Hambatan seri dioda (ideal)

rd ≈ 26mV / Id

Menghitung R seri untuk LED

R = (Vs − Vf) / If

Contoh: 9V supply, LED merah 20mA

(9V − 2V) / 0.02A = 350 Ω

Menganalisis Perbedaan Teknis Schottky dan Dioda Silikon Biasa

Kenapa Dioda Schottky Tidak Bisa Diganti Dioda Silikon Biasa?

Ada beberapa alasan teknikal mendasar yang membuat keduanya tidak bisa saling menggantikan begitu saja:

1. Tegangan Maju (Forward Voltage / V_F) Berbeda

Jenis Dioda	V_F Khas
Schottky	0,15 – 0,45 V
Silikon biasa (PN junction)	0,6 – 0,7 V

Perbedaan ini sangat signifikan di rangkaian daya rendah atau baterai. Misalnya di rangkaian 3,3V atau 5V, kehilangan 0,3V tambahan akibat pakai dioda silikon bisa:

Menurunkan efisiensi power supply secara drastis
Membuat komponen setelah dioda kekurangan tegangan dan tidak bekerja benar

2. Kecepatan Switching Jauh Lebih Lambat

Ini alasan paling kritis secara teknikal.

Dioda silikon biasa punya minority carrier storage → saat dibalik polaritasnya, dioda butuh waktu untuk "membuang" muatan yang tersimpan → disebut reverse recovery time (t_rr), bisa mencapai beberapa mikrodetik.
Schottky bekerja dengan majority carriers saja (logam-semikonduktor), jadi tidak ada minority carrier storage → t_rr hampir nol (picoseconds).

Di frekuensi tinggi (switching PSU, inverter, PWM), dioda silikon biasa akan "lambat menutup" → menyebabkan arus balik sesaat → rugi daya besar, panas berlebih, bahkan kerusakan komponen.

3. Struktur Sambungan Berbeda Secara Fundamental

Parameter	Schottky	Silikon Biasa
Tipe sambungan	Metal – Semikonduktor	P – N junction
Pembawa muatan	Hanya elektron (majority)	Elektron + hole (minority)
Mekanisme konduksi	Efek thermionic emission	Difusi carrier

Karena strukturnya berbeda secara fisika, karakteristik keduanya berbeda dari akar, bukan sekadar perbedaan nilai parameter.

4. Kapasitansi Junction Lebih Rendah

Schottky memiliki kapasitansi junction (C_j) yang jauh lebih kecil. Ini penting di:

Rangkaian RF / frekuensi tinggi
Detektor sinyal kecil
Mixer dan demodulator

Kalau diganti dioda silikon biasa, kapasitansi lebih besar → sinyal frekuensi tinggi terdistorsi atau teredam.

5. Aplikasi Kritis yang Bergantung pada Schottky

Aplikasi	Kenapa Schottky Wajib
SMPS / Switching Power Supply	Frekuensi 100kHz–1MHz, t_rr harus nol
Solar charge controller	V_F rendah = efisiensi tinggi
Rangkaian logika TTL lama	Mencegah saturasi transistor (Schottky clamp)
Detektor RF	Kapasitansi rendah, respons cepat
OR-ing power supply	Drop tegangan sekecil mungkin

Analogi Sederhananya

Dioda silikon biasa ibarat keran air manual — butuh waktu untuk menutup sepenuhnya. Schottky ibarat katup solenoid cepat — menutup hampir instan.

Di frekuensi rendah dan tegangan tinggi, keran manual masih oke. Tapi di sistem cepat dan presisi, kelambatan itu fatal.

Kesimpulan

Penggantian Schottky dengan dioda silikon biasa boleh dilakukan hanya jika:

Frekuensi operasi rendah (< 1kHz)
Drop tegangan tambahan tidak masalah
Tidak ada tuntutan efisiensi tinggi

Di luar kondisi itu, penggantian akan menyebabkan efisiensi turun, panas berlebih, atau rangkaian tidak bekerja sama sekali.

1. Penyearah Setengah Gelombang (Half-Wave Rectifier)

Fungsi: Mengubah arus AC menjadi DC berdenyut dengan hanya meloloskan setengah siklus (siklus positif).

Kelebihan: Rangkaian sangat sederhana karena hanya butuh 1 buah dioda.
Kekurangan: Efisiensi rendah, membuang separuh daya (siklus negatif), dan menghasilkan riak tegangan (ripple) yang sangat besar.

2. Penyearah Gelombang Penuh (Full-Wave / Bridge)

Fungsi: Mengubah seluruh siklus AC (baik positif maupun negatif) menjadi DC menggunakan jembatan 4 dioda (Bridge Diode).

Kelebihan: Sangat efisien, riak gelombang jauh lebih sedikit, dan output daya maksimal. Hampir semua power supply (termasuk adaptor HP) menggunakan teknik ini.

3. Pelipat Tegangan (Voltage Multiplier)

Fungsi: Melipatgandakan tegangan AC input menjadi tegangan DC yang jauh lebih tinggi menggunakan formasi bertingkat (cascade) antara dioda dan kapasitor.

Aplikasi: Raket nyamuk, generator ion positif/negatif, CRT monitor lama, dan alat yang butuh tegangan tinggi tanpa trafo berukuran besar.

4. Freewheeling / Flyback Diode (Relay & Buck/Boost)

Fungsi: Mencegah lonjakan tegangan (Spike) yang sangat tinggi yang muncul akibat efek induksi saat arus pada induktor diputus secara tiba-tiba.

Aplikasi: Dioda dipasang paralel (secara reverse bias) pada komponen induktif seperti koil relay, motor DC, dan pada sirkuit Buck/Boost step-up/step-down converter.

5. Dioda TVS (Transient Voltage Suppressor) / Pengaman ESD

Fungsi: Melindungi komponen sensitif (seperti IC utama) dari lonjakan tegangan sesaat yang ekstrim, terutama akibat listrik statis (ESD - Electrostatic Discharge) dari sentuhan tangan manusia atau konektor kabel.

Cara Kerja: Dalam kondisi normal tegangan rendah, dioda TVS seolah "tidak ada" (hambatan sangat tinggi / cut-off). Namun ketika terjadi lonjakan tegangan tajam (misal ribuan volt listrik statis), dioda TVS akan langsung "tembus" (breakdown) dalam hitungan picoseconds dan membuang lonjakan tersebut langsung ke Ground, sehingga IC tetap aman.

Aplikasi: Hampir selalu ditemukan dirangkai secara paralel terhadap Ground pada sekitar port USB, HDMI, konektor antena, soket charger, dan jalur data lainnya pada motherboard handphone / laptop.

6. Rangkaian Boost Converter / Pump (Aplikasi Dioda Schottky)

Fungsi: Mengangkat (Step-Up / Pump) tegangan DC input yang rendah menjadi tegangan DC output yang jauh lebih tinggi.

Mana yang Benar, Skema 6 atau 6.1? Dua-duanya Benar!
Pertanyaan yang sangat bagus! Rangkaian 6 adalah Boost Converter (untuk Menaikkan tegangan). Sedangkan Rangkaian 6.1 di bawahnya adalah Buck Converter (untuk Menurunkan tegangan). Keduanya menggunakan prinsip dasar switching yang sama, hanya saja posisi Induktor, Switch, dan Dioda ditukar letaknya untuk mencapai efek fisika (Topologi) yang berkebalikan!

Cara Kerja: Switch (biasanya IC/Transistor) membuka dan menutup dengan sangat cepat. Saat tertutup, Koil (L) mengisi daya magnet. Saat terbuka, koil melepaskan tegangan induksi tinggi secara tiba-tiba. Tegangan ini disearahkan oleh Dioda Schottky dan disimpan di Kapasitor (C).

Kenapa Pakai Schottky? Karena proses switching/pump ini sangat cepat (ratusan kilohertz), dioda silikon biasa terlalu lambat dan akan panas. Dioda Schottky memiliki fitur fast recovery (pemulihan cepat) dan low forward voltage drop yang sangat efisien untuk tugas kecepatan tinggi.

Aplikasi: Sirkuit lampu Backlight HP/TV (mengubah 3.7V menjadi 20V+), Power Supply SMPS, dan rangkaian DC-DC Converter Step-Up.

6.1 Simulator Rangkaian Switching L, C, D (Buck Converter)

Prinsip Buck Converter — bagaimana listrik diatur dengan saklar, induktor, dioda, dan kapasitor

Tegangan Output (V_out) terhadap waktu

Duty Cycle (D): 0.50

Mengatur tegangan keluaran ≈ D × Vin

Frekuensi Switching: 1000 Hz

Pengaruh riak arus & tegangan

Vin 12.00 V

Vout 0.00 V

iL 0.00 A

SAKLAR OFF

Cara Kerja:
• Saklar ON: Arus ke induktor, energi disimpan.
• Saklar OFF: Dioda aktif (freewheeling), induktor melepas energi ke beban.
• Animasi putus-putus menunjukkan aliran arus.
